VRRP : Virtual Router Redundancy Protocol
VRRP (Virtual Router Redundancy Protocol) merupakan sebuah interface (virtual) dari RouterOS MikroTik yang memungkinkan kita untuk membuat beberapa router sebagai gateway dari jaringan lokal yang satu segment. Komunikasi antar router akan menggunakan sebuah Virtual Router ID dan pada interface VRRP dimasing-masing router akan dipasang sebuah single IP Address yang nantinya akan digunakan sebagai gateway dari jaringan lokal tersebut. Nah, karena ada beberapa router yang menjadi gateway dari satu jaringan lokal, maka kita bisa juga melakukan sebuah 'Prioritas'. Dengan kata lain ada satu router yang bisa dijadikan sebagai gateway utama dan yang lain akan menjadi backup. Seperti halnya mekanisme dari 'Fail Over' jika jalur dari gateway utama putus maka bisa di-cover oleh jalur yang lain. Hal ini mungkin cukup membantu jika pada suatu saat ketika gateway utama bukan hanya jalur nya saja yang putus namun juga mengalami kerusakan pada perangkat dan dengan segera akan bisa di-backup oleh perangkat yang lain tanpa kita perlu melakukan konfigurasi baru dari router tersebut.
Contoh Implementasi

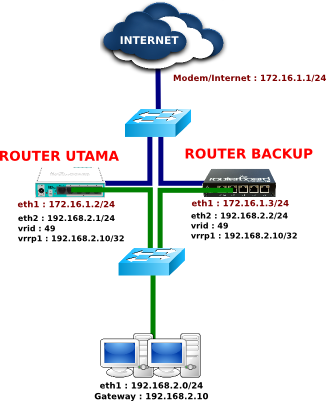

Untuk lebih mudah memahami dari konsep VRRP ini, kita akan mencoba melakukan simulasi jaringan sederhana. Kali ini kita akan memeprgunakan dua buah router yang terkoneksi ke satu internet provider dan akan menjadi gateway dari sebuah jaringan lokal. Contoh topologi jaringannya adalah sebagai berikut.
Contoh Implementasi
Untuk lebih mudah memahami dari konsep VRRP ini, kita akan mencoba melakukan simulasi jaringan sederhana. Kali ini kita akan memeprgunakan dua buah router yang terkoneksi ke satu internet provider dan akan menjadi gateway dari sebuah jaringan lokal. Contoh topologi jaringannya adalah sebagai berikut.
Dengan topologi diatas, kita akan melakukan konfigurasi di masing-masing router. Untuk script konfigurasinya seperti berikut.
Router Utama (RB750r2)
- Menambahkan interface VRRP pada router /interface vrrp add interface=ether2 vrid=49 priority=254 - Menambahkan IP Address pada interface router /ip address add address=172.16.1.2/24 disabled=no interface=ether1 network=172.16.1.0/24 add address=192.168.2.1/24 disabled=no interface=ether2 network=192.168.2.0/24 add address=192.168.2.10/32 disabled=no interface=vrrp1 network=192.168.2.10 |
Router Backup (RB450)
- Menambahkan interface VRRP pada router /interface vrrp add interface=ether2 vrid=49 priority=100 - Menambahkan IP Address pada interface router /ip address add address=172.16.1.3/24 disabled=no interface=ether1 network=172.16.1.0/24 add address=192.168.2.2/24 disabled=no interface=ether2 network=192.168.2.0/24 add address=192.168.2.10/32 disabled=no interface=vrrp1 network=192.168.2.10 |
Nah, perlu diketahui untuk konfigurasi interface VRRP pada masing-masing router, pada parameter Virtual Router ID (vrid) harus disamakan nilainya. Kemudian pada parameter 'Priority', untuk router sebagai gateway utama kita setting dengan nilai yang lebih tinggi daripada router backup. Dan kita juga harus menambahkan sebuah Single IP Address (dengan prefix /32) pada interface VRRP di masing-masing router yang berfungsi sebagai default gateway dari client di jaringan lokal.
Sumber: www.sahoobi.com
